            當前位置: 首頁  > 屹克聯合開槽彎字機 > 詳情

            屹克聯合開槽彎字機

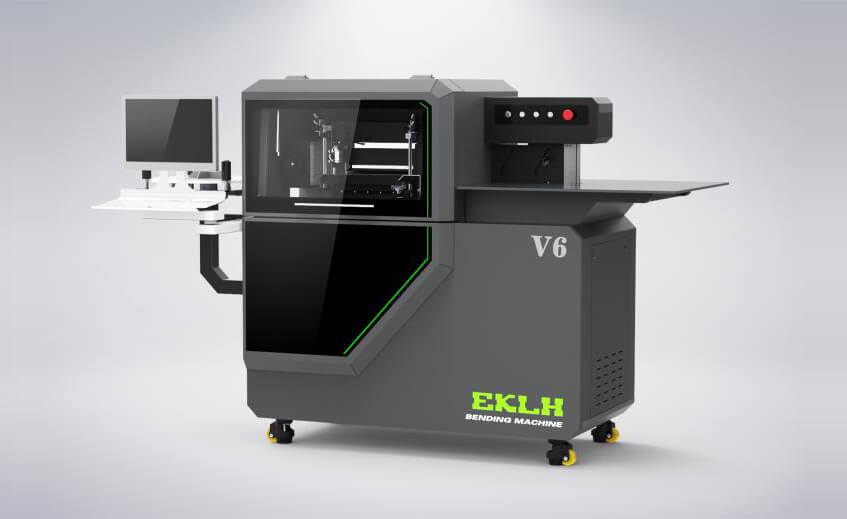

            EKLH-V6全自動彎字機

            分類:屹克聯合開槽彎字機 瀏覽次數: 時間:2018-01-10

            EKLH-V6全自動彎字機

            彎字機結構:彎字機是一個四軸的加工平臺

                                                                                1.送料2.開槽3.調高4.折彎

            EKLH-V6全自動彎字機 最小折彎半徑R4





            開槽方式合金刨刀伺服控制2軸伺服控制
            折彎方式雙刀交替折彎最小折彎角R4
            規格尺寸1450*750*1500文件格式.dxf .plt
            適用材料不銹鋼、鍍鋅板、鋁平板電源AC220V 50Hz 3.0Kw
            材料寬度15~130mm整機重量400Kg
            材料厚度0.4~1.0mm


            為什么選擇V6彎字機?

            1、折彎:
            (1)折彎結構關鍵部件——采用鑄造件

            它的優勢:
            A、材料采用球墨鑄鐵,吸收震動性好、結構強度高。
            B、鑄造件減少了零部件拼接數量,提高定位精度以及折彎的穩定性。
            C、大批量定制,一體構造,確保了每臺機器的一致性。




            (2)折彎機構關鍵部件二——機構加長設計,可以避免影響成型角,保證折彎的成型度。

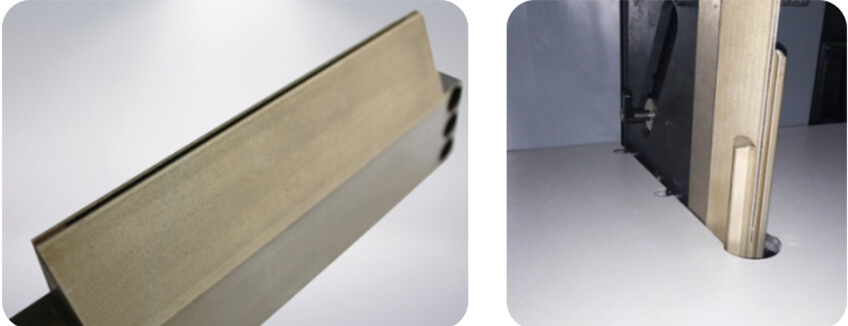

            (3)折彎結構關鍵部件三——折彎刀和折彎刀口:采用小角度折彎刀口,最小折彎角可達到R4mm圓弧半徑。

            刀口表面進行耐磨處理,高強度合金材料,高溫淬火工藝,硬度達到HRC60以上。



            4、折彎結構關鍵件四——銅套:相比于普通滾動軸承精度高,重載負荷及沖擊使用環境下的壽命遠大于

            普通滾動軸承??赏瑫r承受徑向、軸向作用力,銅套內含自潤滑石墨片,可在無油潤滑條件下正常使用,

            可靠性高。

            EKLH-V6全自動彎字機銅套

            (5)折彎結構關鍵部件五——折彎聯軸器:鋼質聯軸器,耐沖擊,連接不打滑。比鋁質聯軸器壽命更長,不易損壞。

            EKLH-V6全自動彎字機折彎聯軸器


            2、開槽:

            (1)合金刀粒:采用標準硬質合金刀粒,具有高耐磨性、熱硬性。每個刀粒具有8個刃角,無需磨刀只需轉角。

            具有使用壽命長,用戶更換更方便的設計理念。

            EKLH-V6全自動彎字機合金刀粒

            (2)20X20滾珠絲杠:提高了傳動效率,能保證實現精確的微給進。

            EKLH-V6全自動彎字機滾珠絲杠

            (3)梅花聯軸器:具有重量輕、轉動慣量小、傳遞扭矩高等特點。

            EKLH-V6全自動彎字機梅花聯軸器

            3、送料:

            (1)伺服電機:采用750W大功率伺服電機,實現了位置、速度和力矩的閉環控制,克服了步進電機丟步的問題。

            同時還具有快速響應、運轉平穩、抗過載能力強等優勢

            EKLH-V6全自動彎字機伺服電機

            (2)機械手式送料:機械手式的送料設計,由兩組夾具夾持材料循環送料,杜絕送料打滑現象,同時提高送料精準度。

            EKLH-V6全自動彎字機機械手式送料
            (3)機械手鑄件:機械手采用304不銹鋼精密鑄件結構,相比于普通碳鋼及尼龍送料架,大大提高了耐磨性、

            送料的穩定性,以及加工的一致性。

            EKLH-V6全自動彎字機機械手鑄件

            (4)雙滾珠絲杠:雙滾珠絲杠配合尼龍齒輪傳動,定位精準,承載負荷大,使用壽命長,噪音低,耐磨性強。

            EKLH-V6全自動彎字機雙滾珠絲杠

            (5)料夾鑄件:采用304不銹鋼精密鑄造工藝,無尖角毛刺,有效避免送料過程中對材料劃傷現象,

            杜絕打滑情況的發生。同時表面耐磨性高,使用壽命更長,具有較強的穩定性。

            EKLH-V6全自動彎字機料夾鑄件

            (6)送料支架:通過使用氣缸對送料支架進行控制,有效消除在送料過程中出現翹料的現象,

            保證料線水平,提高送料的精確性和穩定性。

            EKLH-V6全自動彎字機送料支架

            (7)編碼器:
            A、編碼器組件是運動設備精度的關鍵零部件,通過采用精密鑄件可以降低零件數量、降低配合次數、

            提高可靠性。編碼器測量軸表面采用陶瓷噴涂,耐磨性好,不傷材料
            B、由單個鑄件替換掉多個零部件的拼接,排除掉機加工、裝配等工序帶來的誤差,保障高精度的編碼器性能充分發揮。

            EKLH-V6全自動彎字機編碼器

            4、軟件:
            (1)簡單易學:軟件界面設計上簡單直觀,對界面上的功能一目了然,

            不需要太多培訓就可以了解本應用系統的各項功能分布。安裝方便,操作簡單,有效的降低用戶的學習成本。

            EKLH-V6全自動彎字機軟件

            (2)成型度高,小角度打薄,尖角開槽。

            EKLH-V6全自動彎字機成型效果

            (3)精準模式與急速模式

            EKLH-V6全自動彎字機精準和急速模式

            (4)圖形自動優化節點:自動優化多余的節點,確保折彎效果更加精準。

            EKLH-V6全自動彎字機圖形自動優化節點

            (5)可計算邊帶使用長度:可精準計算邊帶的使用長度,可以根據計算,為對客戶報價提供依據。

            EKLH-V6全自動彎字機自動計算邊帶使用長度

            (6)無邊字根據雕刻刀直徑,自動補償加工尺寸,帶封口補償功能:制作無邊字自帶封口補償功能,

            可以根據雕刻刀直徑,自動補償加工尺寸。

            無邊字根據雕刻刀直徑

            5、配件:
            (1)多軸運動的關鍵配件傳感器:

            多軸運動的關鍵配件傳感器
            (2)是長度也就是精度控制的關鍵配件

            編碼器
            (3)相當于人體的心臟,更為重要的配件
            臺達電源
